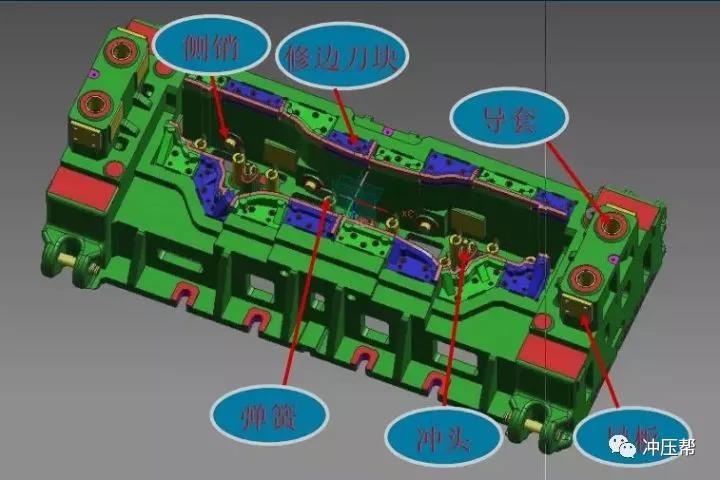

沖壓模具修邊時(shí)一般都會(huì)存在掉鐵屑現(xiàn)象，尤其是下模廢料刀周?chē)顬閲?yán)重。掉鐵屑不僅嚴(yán)重影響了產(chǎn)品質(zhì)量和模具外觀的清潔度，還降低了生產(chǎn)效率。

分析認(rèn)為這與修邊刃口不垂直、制件與模具型面不符形、立刃口修邊的二次剪切、刃口間隙不合理、刃口光潔度差、廢料刀二次切斷、刃口硬度不夠、刃口吃入深度過(guò)深、模具工藝設(shè)計(jì)不合理等有關(guān)。

為此控制措施是：

1、在廢料刀部位產(chǎn)生鐵屑

在廢料刀部位產(chǎn)生鐵屑主要是有模具工藝引起的。

采取措施為：將上模修邊廢料刃口前10mm更改形狀，做成突破刃口形狀，并將下模廢料刃口銑空。

2、板件不符形和刃口間隙不合理

板件不符形和刃口間隙不合理采取的措施是用OP10拉延板件扣研修邊模具各部位型面，同時(shí)上下刃口間隙修配及對(duì)吃入深度進(jìn)行調(diào)整。

3、立刃修邊

立刃修邊時(shí)，為提高斷面質(zhì)量和刃口壽命，可采用以下三個(gè)措施：

1）修邊上刃口圓角應(yīng)比被修邊件圓角大3mm，這樣能確保上下模完全閉合時(shí)，修邊刃口切入1-3mm，并緩慢過(guò)渡。

2）上模修邊刃口立邊與修邊件立邊呈10°夾角。

3）盡可能安裝導(dǎo)向塊來(lái)消除刃口所受的側(cè)向力。

4、模具工藝設(shè)計(jì)

1）采用兩次或多次修邊。采用該措施的優(yōu)點(diǎn)是：刃口間隙合理的情況下不會(huì)產(chǎn)生毛刺和修邊鐵屑，便于排除廢料，制件質(zhì)量穩(wěn)定和生產(chǎn)效率高。

2）整側(cè)整體修邊。采用該措施的優(yōu)點(diǎn)是：刃口間隙合理的情況下不會(huì)產(chǎn)生毛刺和修邊鐵屑，便于排除廢料，制件質(zhì)量穩(wěn)定和生產(chǎn)效率高。

3）雙件中部分離區(qū)的修邊。原在生產(chǎn)過(guò)程中，通過(guò)上模壓料芯與下模凸模的配合壓緊板件，上下模廢料刃口配合切斷實(shí)行廢料的分離。改為中部廢料是通過(guò)上模突破刀的強(qiáng)行突破切斷，以及兩側(cè)凸凹模修邊刃口的配合切斷來(lái)實(shí)現(xiàn)廢料最終分離。這樣下模廢料排屑空間大，廢料便于排出。

來(lái)源：沖壓幫
