結合目前汽車制造業的高速發展，沖壓隨著企業用工成本上升及產業轉型升級的要求，單純設備性能的提高，為提高生產率所帶來的貢獻是非常有限的。只有制造模式和管理模式的變革，才能讓生產率得到飛躍式的提高。北京沖壓集自動化、柔性化和智能化于一身的制造模式將是今后制造業發展的大趨勢。

　　下文中提到的自動生產線是由高精度數控車床、高精度雙主軸數控車床、精密滾齒機、桁架自動機械手上下料、工件姿態調整裝置、物流系統、檢測裝置等組成。整條線的齒輪、輸入輸出軸工序內容分為：熱處理前精車、滾齒、熱處理后精車三道工序，均采用桁架機械手進行自動上下料加工。生產線附加信息化生產管理系統與智能化監控系統，設立總控室，具有生產任務管理支持、質量信息采集與分析監控、生產線裝備運行狀態監控及快速處理等功能，實現了設備互聯與集中控制，為創建數字化工廠打下了堅實的基礎。

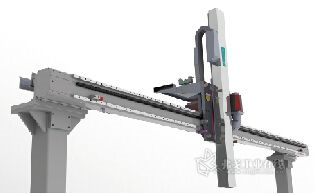

　　圖1 桁架機器人

　　技術方案設計

　　該自動化生產線加工工件為汽車變速箱齒輪、輸入輸出軸。生產線要求兼容三種齒輪、兩種輸入軸、兩種輸出軸。設計生產能力為：年產鐵路軸承12萬套(以每班次7?h、每天3班、每月22天計算)。自動生產線平均無故障運行時間(MTBF)1000?h以上。3種齒輪最長加工節拍包括裝卡時間共計 130?s，4種軸最長加工節拍包括裝卡時間共計150?s。

　　按照自動生產線要求：集成精車、滾齒各工序加工，兼容三種不同規格的變速箱齒輪，四種不同規格的輸入輸出軸，同時考慮實現長時間無人化運轉，整個生產線在配置車床、滾齒機的基礎上，增加集輸送、翻轉、抽檢一體的自動物流系統，工件的轉序使用桁架機械手進行上下料。

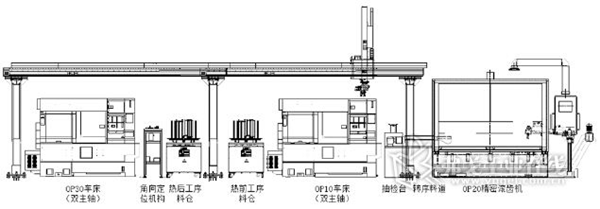

　　圖2 變速箱齒輪自動生產線

　　根據大批量加工要求，制定如下加工工藝(圖2)：

　　1.變速箱齒輪加工工藝流程(采用高精度雙主軸數控車床)

　　熱處理前工序：OP10車床1#主軸(后拉卡盤)夾持外圓——半精車內孔、右端面——精車內孔、右端面——OP10車床2#主軸(后拉/漲套卡盤)夾持內孔——半精車外圓、左端面——精車外圓、左端面——OP20滾齒機夾持內孔——精密滾齒(完成后人工轉熱處理車間)。

　　熱處理后工序：OP30車床1#主軸(節圓卡盤)夾持外圓——精車內孔、右端面——OP20車床2#主軸(后拉/漲套卡盤)夾持內孔——精車左端面。

　　2.變速箱輸入軸加工工藝流程(采用帶伺服尾座的高精度數控車床)

　　熱處理前工序：OP10車床尾座頂緊工件、主軸(后拉卡盤)夾持外圓——半精車一側外圓、端面、各檔槽——精車外圓、右端面、各檔槽——OP20車床尾座頂緊工件、主軸(后拉卡盤)夾持外圓——半精車另一側外圓、端面、各檔槽——精車另一側外圓、端面、各檔槽——精密滾齒(完成后人工轉熱處理車間)。

　　熱處理后工序：OP30車床主軸(后拉卡盤)夾持外圓、中心架輔助支撐——精車內孔、右端面——OP30車床座頂緊工件、中心架松開并移動到最左側——精車各檔槽。

　　3.變速箱輸出軸總體加工工藝流程與輸入軸相同。

　　根據以上工藝路線及工廠實際情況：將變速箱齒輪的熱前半精車、熱前精車、滾齒、熱后精車四道最重要工序共兩臺高精度雙主軸數控車床及一臺精密滾齒機連線使用自動化加工。將輸入、輸出軸的熱前半精車、熱前精車、熱后精車三道最重要工序共六臺帶伺服尾座的高精度數控車床連線使用自動化加工，滾齒機對軸類零件裝卡姿態有特殊要求，暫不適合自動線生產。在自動化方面，齒輪自動線熱前、熱后工序采用一臺桁架機械手進行上下料，輸入軸自動線熱前、熱后工序采用兩臺桁架機械手進行上下料，輸出軸自動線形式與輸入軸自動線相同。

　　自動線布局

　　設計時需結合單臺機床加工節拍及整條生產線產能的要求，確保自動上下料時間不占用機床車削加工時間。因此，在布局上，齒輪生產線使用一臺桁架機械手、兩臺高精度數控車床、一臺精密滾齒機組成。同時附加料倉，完成上、下料任務。OP10車床與OP20滾齒機之間配置抽檢臺，烘干、轉序為一體的料道，實現零件干燥及轉序的功能。斜齒輪熱后工序上料過程中卡盤有安裝角度的要求，故熱后工序料倉與OP30車床之間配置角向定位機構，保證每次上料時零件姿態一致。

　　齒輪自動生產線采用串、并聯相結合的方式，一套機械手服務兩個工序。當產能飽滿時，工人在熱前、熱后工序料倉處放料，機械手從熱前工序料倉取料后先給 OP10車床上料，然后將OP10車床加工完成的工件送至轉序料道(轉序料道將工件送入滾齒機，滾齒完成的工件由工人取走轉入熱處理工序)，之后從熱后工序料倉取料給OP30車床上料，再將OP30車床加工完成的工件送回熱后工序料倉。當產能不飽滿時，工人可只在熱前或熱后工序料倉之一處放料，機械手可只為OP10、OP30車床之一換料。

　　輸入(輸出)軸生產線使用兩臺桁架機械手和三臺高精度數控車床組成。同時附加上、下料道，形成整體化的自動化生產線。輸入(輸出)軸加工過程零件存在姿態轉換，OP10車床與OP20車床之間配置可使零件姿態180°翻轉的機構，保證OP20機床上料時零件姿態正確。另外，在一些生產節拍要求較高的場合，零件姿態翻轉機構可以整合到機械手上，從而進一步提高自動生產線的工作效率。

　　輸入(輸出)軸自動生產線同樣采用串、并聯相結合的方式，兩套機械手服務三個工序。工人在熱前、熱后工序上料道處放料，并在下料道處取走加工完成品。

　　1#機械手從熱前工序上料道取料后先給OP10車床上料，然后將OP10車床加工完成的工件送至零件姿態翻轉機構，零件姿態翻轉完成再給OP20車床上料，并將OP20車床加工完成的工件送回熱前工序下料道。

　　2#機械手從熱后工序上料道取料后給OP30車床上料，然后將OP30車床加工完成的工件送回熱后工序下料道。

　　自動線組成

　　利用寧夏巨能機器人系統有限公司的GS050A桁架機械手、CMP06A料倉、CMR500上下料道、轉序料道、角向定位及零件姿態翻轉機構等系統，小巨人機床有限公司的QTN200/500、QTN200/1000、QTN200MS高精度數控車床，德國普瑞威瑪精密滾齒機組成車削滾齒自動生產線。完全實現汽車變速箱齒輪、輸入軸、輸出軸柔性生產制造，自動化上下料，自動沖洗以及信息化生產管理。

　　GS050A機械手，采用模塊化設計，屬于巨能公司非常成熟的系列化產品。根據送料要求，可附加第三個直線軸Z軸、W旋轉軸，以及其他特殊機構，相對傳統采用人工上下料方式，提高了數控機床的利用率。輸入(輸出)軸自動線采用常規形式的機械手上下料。斜齒輪由于采用節圓卡盤定位，常規形式的機械手無法完成上料，必須增加導向及彈簧推片機構，確保上料時齒輪能夠旋轉一定角度并與定位銷順暢嚙合。

　　車床采用小巨人機床有限公司生產的高精度數控車床，可根據加工工藝配置第二主軸、伺服尾座、中心架等，滿足變速箱齒輪及輸入、輸出軸精加工的需要。該設備采用MAZAK數控系統，滿足組建數字化工廠的設備要求。

　　滾齒機采用德國普瑞威瑪原裝進口精密滾齒機，車床與滾齒機之間配置轉序料道。車床完成的零件只需按要求擺放至料道上即可實現自動化滾齒加工。滾齒加工前車床完成的零件必須非常干燥，這樣才能保證滾齒的裝及加工精度。生產線研制了集中輸送、清洗、烘干于一體的自動物流料道，在有效解決零件清洗干燥問題的前提下，最大程度實現了以盡可能小的占地面積，完成盡可能長時間的無人化自動加工。

　　轉序料道輸送速度1.5?m/min，應用傳感器技術，實現工件自動及高效清洗、烘干，提高產品過程質量控制能力，并實現整個生產過程智能化控制管理。

　　變速箱齒輪自動線采用的CMP06A料倉結構緊湊，可兼容直徑20～190?mm的盤類零件，與機械手配合可在一臺料倉上同時實現上、下料的功能，有效的降低了設備采購成本，減小了占地面積。輸入、輸出軸自動線采用的CMR500料道結構簡單、易于維護，可兼容長度100～500?mm以內的軸類零件，下料道還具備料滿報警功能，確保下料道零件儲存滿后及時通知工人取走。

　　系統以計算機以太網通訊技術、數控系統為基礎，把機床工位與上層控制計算機集成連接在一起，實現制造企業現代化生產車間自動化網絡化管理。管理系統分為以下幾個模塊：程序傳輸管理系統、生產數據采集分析管理、車間實時可視化反饋系統。整個生產線管理系統通過對生產數據的采集和分析，從而改善生產設備的總體生產運行效率，降低生產成本，提高產品質量。

　　車間可視化管理模塊中，將車間的布局按比例模擬到系統中，建立一個強大的電子看板，向企業用戶決策者提供真實的車間任務、人員和設備狀態信息，是有效改善企業制造過程的管理方法。

　　程序傳輸管模塊中，通過掃描槍掃描工單上的條形碼或者通過宏程序呼叫，服務器自動向機床發送程序，完成程序下載功能。在程序上傳方面，所有程序直接從機床上傳，服務器獲得數據后自動保存管理。

　　生產數據采集分析管理模塊中，分為機床視圖和工廠視圖兩個部分，通過數據長期采集記錄，進行系統數據的詳細分析，對管理者改善工廠管理提供數據支持。通過對產品過程質量數據統計記錄，對應各工序檢測數據對應零件序列號，直接進入系統后臺數據庫，輕松實現對每一件產品的質量追溯管理，實現產品全生命周期管理。

　　融合工業機器人自動化生產線的數字化車間，提高了加工產品精度和可靠性，這也必將帶動各裝備制造業的同步發展。汽車變速箱齒輪及輸入、輸出軸是汽車的重要零部件之一，必須突出可靠性與經濟性。從某種程度上說，汽車變速箱齒輪及輸入、輸出軸制造行業對中國的汽車發展有著至關重要的作用。

　　由于生產線設備本身是高度的多功能柔性加工設備，通過對設備夾具和手爪的改變，即可以實現其他類型盤齒類零件、軸類零件的加工，物料輸送系統和計算機控制系統仍然保持不變，適合于批量生產，但也可以在產品更換后，進行生產線改造和重組，模塊化的設計，方便和適應了產品的變化。

　　智能技術和智能制造系統的示范應用，沖壓行業現狀提高了生產率，優化了要素配置，增強了企業的核心競爭力。沖壓產業報告利用自動化帶來的優勢，以組建智能化制造工廠為目標，改變了傳統的制造生產模式。
